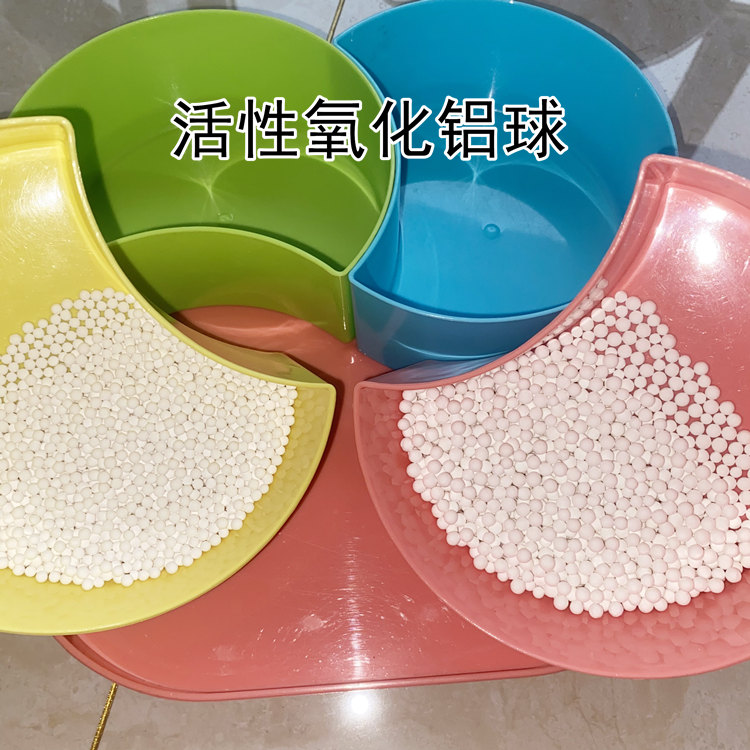

用活性氧化鋁除氟劑去除飲用水中的氟，當原水中含砷量超過(guò)0.05mg/L時(shí)，應通過(guò)實(shí)驗確認除氟的工藝參數。以活性氧化鋁為濾料的除氟工藝，除氟濾池的原水含氟量宜小于10mg/L，懸浮物不宜超過(guò)5mg/L。活性氧化鋁的粒徑不得大于2.5mm，一般宜為0.4～1.5mm�；钚匝趸�鋁應有滿(mǎn)足的機械強度。在原水觸摸濾料之前，宜下降pH值，其下降值應通過(guò)技術(shù)經(jīng)濟比較確認，一般宜調整到6.0～7.0之間。原水可選用投加硫酸、鹽酸、醋酸等酸性溶液或投加二氧化碳氣體下降pH值，投加量應根據原水堿度和pH值計算或通過(guò)實(shí)驗來(lái)確認。

活性氧化鋁除氟劑濾池的濾速可按下列兩種方法選用：當濾池進(jìn)水pH值大于7.0時(shí)，應選用間斷運轉方法，其設計濾速為2～3m/h，接連運轉時(shí)間4～6h，間斷4～6ｘ；當進(jìn)水pH值小于7.0時(shí)，可選用接連運轉方法，其濾速為6～10m/h。原水通過(guò)濾料層的流向可選用自下而上或自上而下方法。當選用硫酸溶液調理pH值時(shí)，宜選用自上而下方法。當選用二氧化碳調理pH值時(shí)，宜選用自下而上方法。

單個(gè)濾池除氟周期結尾出水的含氟量可稍高于1mg/L，并應根據混合調理才能確認結尾含氟量值，但混合后處理水含氟量應不大于1.0mg/L。濾料的周期吸附容量主要根據原水含氟量、pH值、濾速、濾層厚度、結尾含氟量及濾料功能等因素來(lái)選定。當選用硫酸溶液調理pH值為6.0～6.5時(shí)，一般可為4～5g(F)/kg(Al2O3)。(1)當選用二氧化碳調理pH值為6.5～7.0時(shí)，一般可為3～4g(F)/kg(Al2O3)。單個(gè)濾池濾料厚度按下列規定選用：當原水含氟量小于4mg/L時(shí)，濾料厚度宜大于1.5m；(2)當原水含氟量在4～10mgL時(shí)，濾料厚度宜大于1.8m。注：當選用硫酸調pH值，規劃較小、濾速轉低時(shí)，活性氧化鋁除氟劑濾層厚度可降為0.8～1.2m。
